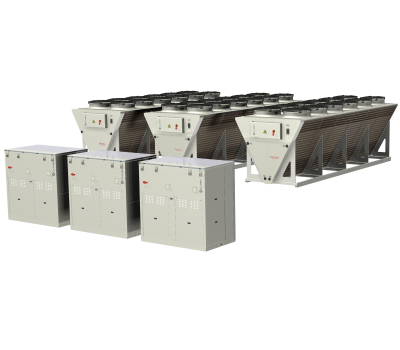

Remotex MSRN-XSC3+CEV-XN 90.4 – T160.4
- Koelvermogen: 239 - 1205 kW
- Verwarmingsvermogen: 282 - 1485 kW
- 4 scroll compressoren
Met de groeiende vraag naar lucht/water warmtepompen voor energie-efficiënt verwarmen in de winter en koelen in de zomer, biedt de Clivet REMOTEX-serie, type MSRN-XSC3 + CEVN-XN, een oplossing voor situaties waarbij een splitopstelling van de apparatuur wenselijk of noodzakelijk is.
Belangrijke voordelen van een lucht/water warmtepomp in splitopstelling komen voort uit de opbouw van het REMOTEX-systeem. Zo zijn alle kritische en gevoelige componenten in de binnen op te stellen sectie geïntegreerd. Dit betreft de dubbele koudemiddelcircuits met per circuit 2 in tandem opgestelde scroll compressoren, de schakelkast en de regeling. Ook de optionele pompmodules worden in deze binnen sectie opgesteld. De condensors voor energieafgifte of -onttrekking en de ventilatoren worden in de buiten op te stellen luchtgekoelde condensor geïntegreerd.
Door de uitvoering van het systeem als in splitopstelling kan optimaal gebruik gemaakt worden van de buitenlucht als energiebron. Voor ieder type binnenunit zijn een viertal verschillende condensors leverbaar waarmee voor iedere gewenste situatie een passende oplossing gerealiseerd kan worden: Energieklasse A met standaard geluid, Energieklasse A in extra low noise uitvoering, extra compacte uitvoering in energieklasse C of extra compact, extra low noise.
De binnenunits en de buitenunits worden onderling verbonden met koelleidingen, wat betekent dat het watercircuit volledig inpandig vanaf de binnenunit naar het afgiftesysteem kan worden aangelegd. Extra vorstbeveiliging hoeft hiermee niet nodig te zijn.
De REMOTEX-serie lucht/water warmtepompen is leverbaar in een capaciteitsrange (verwarming) van 280 tot 473 kW voor enkele systemen. Door regeltechnische koppeling kunnen oplossing gerealiseerd worden tot 1269 kW. Ook koppeling met de REMOTEX MSRT-XSC3 koudwatermachines in splitopstelling behoort tot de mogelijkheden.
Tot de belangrijkste opties behoren een geïntegreerde pompmodule met 2 of 3 pompen (aan/uit of inverter), koppeling met een GBS (Modbus, LonWorks of BACnet), heetgastwarmteterugwinning (20% energieterugwinning) en een koudemiddelinblock met automatisch afpompfunctie.
Door de energie-efficiency en het efficiënt gebruik van koudemiddel, kan de REMOTEX-serie een effectieve bijdrage leveren aan BREEAM- en LEED-certificering.
Een belangrijk kenmerk van de lucht/water warmtepompen in splitopstelling vormt de diversiteit aan alternatieve uitvoeringen:
- D: Unit uitgevoerd met heetgaswarmteterugwinning (20% warmteterugwinning)
- B: Unit uitgevoerd in brine uitvoeirng voor wateruittredetemperaturen tot -8°C
- EN: Unit uitgevoerd in extremely low noise uitvoering
- Lucht/water warmtepompen in splitopstelling voor middelgrote en grote capaciteiten
- Flexibel systeem, waarbij de complete installatie kan bestaan uit meerdere binnenunits welke verbonden worden door middel van koelleidingen met de buiten opgestelde condensingunits
- Schaalbaar concept, waarbij eenvoudig koel- of verwarmingsvermogen toegevoegd kan worden door plaatsing van extra units. Op deze wijze kan een totaal koelvermogen tot 1205 kW en een totaal verwarmingsvermogen van 1485 kW gerealiseerd worden.
- Ook koppelbaar met de REMOTEX luchtgekoelde koudwatermachines in splitopstelling voor extra schaalbaar koelvermogen
- Regeling van zowel de binnenunits als de buiten opgestelde condensingunits ontworpen en geselecteerd door Clivet, voor een gegarandeerde optimale werking
- Door gelijktijdige ontwikkeling van de binnenunits en de buitenunits zijn ook opties beschikbaar als energieterugwinning en werking als brine systeem
- Dubbel koudemiddelcircuit voor optimale betrouwbaarheid
- Alle gevoelige componenten zoals de compressoren, regeling en pompen geïntegreerd in een compacte omkasting voor binnenopstelling
- De buiten op te stellen condensingunits zijn leverbaar in 2 uitvoeringen: Excellence voor energieklasse A en Premium voor compacte afmetingen in energieklasse C.
- Door de splitopstelling is de benodigde ruimte voor opstelling buiten beperkt en wordt daarnaast het geluidsniveau beperkt
- Door toepassing van tandem scroll compressoren een hoog rendement en optimale efficiency in deellast; SEER tot 4,23 en SCOP tot 3,93
- Geïntegreerde microprocessor controller:
- - Dag- en weektimerfunctie
- - Mogelijkheid tot bediening op afstand
- - Relais t.b.v. alarmmelding op afstand
- - Digitale ingang voor werking met dubbel setpoint
- - Regeling mogelijk op wateruittrede- of waterintredetemperatuur
- Standaard geschikt voor werking met lage buitenluchttemperaturen van -10°C in koelingsbedrijf en -15?C in verwarmingsbedrijf
- RVS-platenwisselaar voorzien van vorstbeveiliging en drukverschilschakelaar
- Voorzien van fasebeveiligingsrelais
- Uitgevoerd met elektronische expansieventielen
- Geleverd inclusief waterfilter
Gemonteerde accessoires
- AXITOP Diffuser (ventilatie-uitblaasverdeler)
- EC-ventilatoren
- Softstarter
- Hoge- en lagedruk manometers
- Koudemiddel inblock
- Circulatiemodule met twee aan/uit pompen
- Circulatiemodule met drie aan/uit pompen
- Circulatiemodule met twee inverter pompen
- Circulatiemodule met drie inverter pompen
- Inverter-gedreven variabele waterflow-regeling*
- Energiemeter
- Koudemiddel lekkagedetector met automatische afpompfunctie
- Geïntegreerde Modbus RS485 module
- Geïntegreerde LonWorks module
- Geïntegreerde BACNet module
- Master/slave regeling tot 7 units
- Setpointcompensatie op basis van 0-10V of buitenluchttemperatuur
- Condensor voorzien van acryl coating
- Condensor voorzien van corrosiewerende coating voor industriële omgevingen
- Condensor voorzien van beschermroosters
- * Alleen leverbaar in combinatie met inverter pompen
Los meegeleverde accessoires
- Wandbediening
- Rubberen trillingsdempers
- Waterzijdige afsluiters
